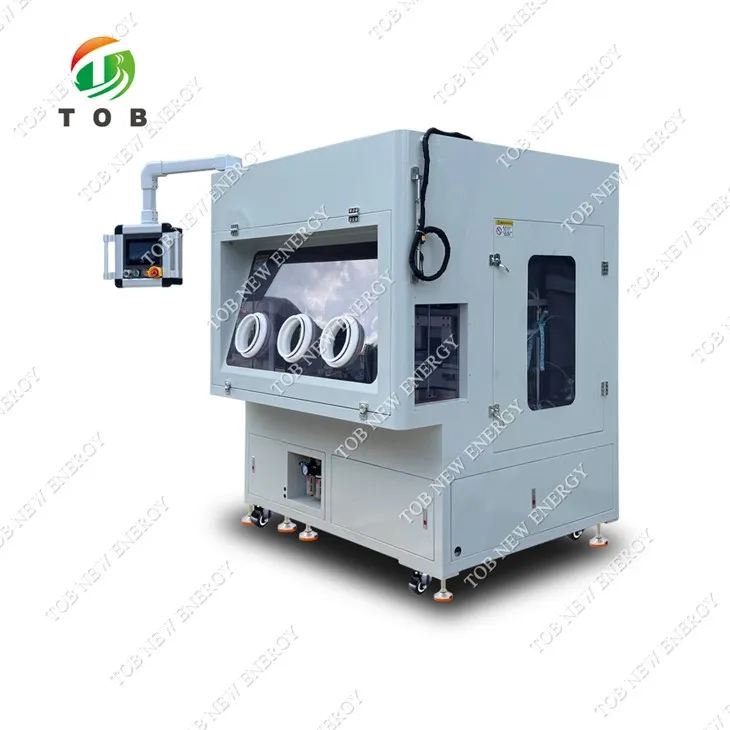

Màquina d'ompliment d'electròlits de cèl·lules prismàtiques

La màquina d'ompliment d'electròlits de cel·les prismàtiques TOB-LKZYJ-06 és adequada per a l'ompliment de cèl·lules prismàtiques, la màquina d'ompliment és compatible amb l'ompliment primari i secundari. Les cèl·lules s'escanejaran i es pesaran manualment, i després es col·locaran a l'aparell per a l'ompliment automàtic, la circulació automàtica d'alta i baixa pressió, i després s'eliminaran manualment de l'aparell per a l'ompliment de líquid i s'escanejaran i es pesaran. La bateria es traurà de l'aparell manualment i després s'escanejarà i es pesarà després d'omplir-la. L'equip s'utilitza a l'habitació seca.

Primer farciment:
Escaneig i pesatge manuals, càrrega als accessoris → Ompliment → Difusió cíclica d'alta i baixa pressió → Treu bateria manual → Pesatge secundari manual, inserció de claus de formació

Segon farciment:

Escaneig i pesatge manuals, càrrega als accessoris → Missatge d'interacció del sistema per obtenir les darreres dades de pesatge → Ompliment → Treu bateria manual → Inserció manual de claus de formació

Paràmetres tècnics principals

1. Mode d'ompliment: farciment a pressió igual.

2. Precisió d'ompliment de l'equip: precisió Inferior o igual a 8 ‰ g

3. Especificacions de la bomba d'ompliment: bomba electrònica variable de ceràmica (volum d'injecció de líquid d'un sol curs inferior o igual a 15 g): un conjunt.

4. Precisió de la bomba d'ompliment: volum d'ompliment d'un sol cop 15 g ± 0,05 g

5. Mode estàtic: estàtica múltiple, pressurització al buit, buit màxim -0.09Mpa

6. Temps estàtic: 1 ~ 99 segons paràmetres arbitraris (Nota: el temps de pressió estàtica afecta directament l'eficiència de l'equip)

7. Precisió de pesatge electrònic: ± 0,1 g

8. Interval de pesatge electrònic: 8000g

9. Temps de canvi: hàbil no més de 30 minuts

10. Taxa d'empelt d'equips: > 98% (es refereix a la taxa de fallada causada per equips, equips, manteniment regular, preparació pre-de producció, canvi de matèries primeres, etc. no s'inclouen)

11. Productes d'equips de tipus qualificat: superior o igual al 99,5%

Paràmetres bàsics

1. Configuració de la font d'alimentació: tensió: AC220V±10% 50Hz

2. Potència: 3KW

3. Aire comprimit: pressió: 0,5-0,7mPa (5kgf-7kgf/cm2)

4. Ús d'aire comprimit: 10L/S després de l'assecat, filtrat, estabilització de pressió.

5. Font de buit: inferior o igual a -0,098Mpa, 20L/S

6. Punt de rosada ambiental:<-50 ℃ (dehumidifier customers to provide)

7. Coixinet de càrrega: requisits d'instal·lació de coixinets a terra: > 500 KG/m 2

8. Pes de l'equip: aproximadament 2,0 T.

9. Mida de l'equip: 1500L × 1600W × 2050H (a la mida real)

Requisits funcionals de l'equip

Mòdul d'escaneig de codi: 1 conjunt

*Escaneig de codi dinàmic, la informació es transmet automàticament a l'ordinador superior per a la bateria i per omplir un paquet-a-;

* Marca de pistola d'escaneig: Xina

* Escaneig automàtic de codi

*Pot escanejar codi de barres i codi bi-dimensional, codi horitzontal i codi vertical

* Escaneig de productes defectuosos, alarma automàtica, processament manual

*Taxa d'èxit del codi d'escombrat superior o igual al 99,9%

Mòdul de pesatge: 1 joc

* Precisió de l'escala electrònica: 0,1 g; rang 8000 g, la precisió dels pesos dins de ± 0,005 g, abans i després de la diferència de pes de ± 0,03 g dins

* L'ús d'un suport de terra independent, una alineació raonable, l'ús de la plataforma de contrapès instal·lada de manera independent per evitar interferències de vibració; bloc de contrapès Superior o igual a 20KG

*Funció de detecció de comunicacions-autònoma-en temps real:

* Les dades d'escaneig i pesatge s'introdueixen automàticament a l'ordinador amfitrió i es corresponen entre si; després del pesatge, les dades són lligades i processades per l'ordinador industrial i emmagatzemades a la base de dades; les dades del sistema de pesatge s'exporten a través de taules EXCEL, sense pèrdua de dades de pesatge.

*Les dades de pesatge es produeixen mitjançant la taula EXCEL, sense pèrdua de dades de pesatge. El pes de pes es lliga al codi de barres de la pila de la bateria i es carrega al sistema de traçabilitat del comprador;

*Marca de bàscula electrònica: domèstica, amb reinici automàtic a zero cada vegada.

*Dotació de peses de 50g per al calibratge de les bàscules electròniques, amb un espai reservat per a les peses.

*La bàscula electrònica està equipada amb un mecanisme anti-impacte.

Mecanisme de fixació d'ompliment: 1 joc

* Poseu el nucli a l'aparell manualment (un de cada sis)

* El dispositiu es col·loca amb una guia de posicionament per al posicionament. Canvi senzill sense ajust.

*El buitòmetre és un buit{0}}resistent a la corrosió

Mecanisme d'ompliment: 1 joc

*Una tassa d'ompliment correspon a una bateria.

*Ajust dels paràmetres del volum d'ompliment

* Mode d'ompliment de pressió igual.

*Sis jocs de gots d'ompliment i sis jocs de gots de preparació.

* Neteja automàtica del port d'ompliment i neteja dels gots d'ompliment.

* El material de la tassa d'ompliment és SUS316, la tassa d'ompliment és inferior o igual a 750 g i la rugositat del braç interior és inferior o igual a 0,4 μm.

* Precisió d'alineació de la boca d'ompliment de líquid i de la boca d'ompliment de líquid ± 0,5 mm.

* Volum d'ompliment ajustable: 0-750 g, es pot ajustar automàticament segons la configuració del pes de la bateria.

* Prova de preservació de la pressió de la cavitat: compleix les condicions de 0,8 MPA, la taxa de fuites del sistema és inferior o igual a 1,0 KPA/MIN.

* Completa automàticament el buit de la bateria, l'ompliment, el buit Menys o igual a -95KPA, buit ajustable

* Suport a la producció de cèl·lules individuals

*Equipada amb una bomba d'ompliment d'un sol-cap variable.

*Quan l'ompliment secundari, el sistema ha de tenir una funció de control de bucle tancat -, ajustant automàticament els paràmetres de la bomba d'ompliment segons la informació d'abans i després de pesar i omplir, i interactuar amb la informació de l'ompliment primari per obtenir les dades de pesatge anteriors per assegurar-se que la quantitat total d'electròlit retinguda a la bateria es mantingui sense canvis.

*Configuració de la vàlvula proporcional per pressuritzar o despressuritzar la cambra, i control de pas de pressurització i despresurització de la cambra a través del programa per garantir que la bateria no es deformi.

* Si la cambra no pot assolir la pressió establerta durant l'aspiració i la pressurització, s'ha d'apagar i alarmar automàticament.

*Després que l'equip s'hagi tancat a causa d'una fallada d'alimentació o d'una fallada de gas, la cavitat, les canonades de buit i les canonades a pressió s'han de tancar automàticament-.

* Subministreu un sistema de canonades d'ompliment d'electròlits i ha de ser de disseny segellat, l'aigüera ha de ser de disseny de derivació.

* Cada cos de vàlvula de configuració de canonades independent canvia el buit o l'electròlit.

* Cada mesurador de buit digital de configuració de canonades de buit, el seu rang per complir la detecció de -100KPA.

* El tub de buit que entra a la cambra està fet de SUS304 (qualitat alimentària, rugositat superficial inferior o igual a 0,8 μ).

* La tassa està equipada amb una vàlvula de con per controlar el canvi de línies de líquid i gas, i la part inferior de la tassa està equipada amb un broquet de desmuntatge ràpid per omplir líquid.

*Configuració del mecanisme de recollida de líquids residuals per satisfer el filtre d'ompliment del cos de la tassa de líquid alhora per recollir el líquid residual, el filtre d'ompliment i les parts líquides residuals del disseny sense -segellat.

* El disseny del broquet d'ompliment de líquid ha de complir els requisits següents: segellat amb el pas del forat d'ompliment de líquid de la bateria en omplir líquid.

* Material del broquet d'ompliment: EPDM, tots els segells estàtics adopten l'anell O-, material: EPDM.

Mecanisme d'ompliment del dipòsit: 1 joc

*El sistema conté filtració d'electròlits, eliminació de bombolles i emmagatzematge.

* Maquinari del sistema: filtre, dipòsit d'eliminació de bombolles (més agitació), dipòsit d'emmagatzematge de líquids, bomba d'ompliment, tots els materials en contacte amb l'electròlit són SUS316 i tots els dipòsits estan equipats amb sensors de detecció de nivell de líquid.

*Hi ha un filtre davant del dipòsit de-bombolleig de l'equip i la precisió de transició és d'1 micra.

* El dipòsit d'emmagatzematge de líquids i el dipòsit d'eliminació de bombolles estan pressuritzats amb nitrogen, que proporciona la nostra planta de nitrogen.

* A més del dipòsit de bombolles, el dipòsit d'emmagatzematge de líquid està equipat amb quatre sensors de límit alt i baix de nivell de líquid (UU, UL, LU, LL), dipòsit d'emmagatzematge de líquid fora del disseny de filtres d'electròlits.

*UU: Si la vàlvula d'entrada té fuites o el sensor UL està danyat, l'electròlit augmenta i el nivell de líquid arriba a UU, l'alarma s'atura.

* UL: en reposar líquid, s'aturarà automàticament quan el nivell de líquid arribi a UL,

*LU: Quan es consumeix l'electròlit d'ompliment, el nivell de líquid arriba a LU i es reomplirà automàticament.

*LL: Si el sensor LU està trencat, el nivell de líquid arriba al nivell LL i l'alarma s'atura.

* La bomba d'ompliment de líquid i el dipòsit d'emmagatzematge de líquid estan dissenyats a prop l'un de l'altre, escurçant la longitud de la canonada d'ompliment de líquid.

* La línia principal de buit està dissenyada amb un filtre d'electròlit per evitar que l'electròlit entri a la bomba de buit.

*El dipòsit de-bombolleig necessita buit -90KPA, mantenint la pressió durant 2 minuts.

* El volum del dipòsit és de 20L.

* No es poden doblegar totes les canonades de líquid.

* El volum d'ompliment s'estableix mitjançant la pantalla tàctil i s'ajusta automàticament.

* Vàlvula ceràmica de precisió amb moviment rotatiu alternatiu.

* Els segells estàtics estan fets d'EPDM.

Sistema de recuperació de líquids residuals: 1 set

* El dipòsit de recollida de líquid residual està fet de material SUS304.

* Sensor de nivell de líquid, alarma automàtica quan el nivell de líquid està ple.

Sistema de seguretat contra incendis: 1 joc

*Els protectors de l'equip han de ser materials ignífugs-.

* Plataforma d'equips amb placa de crom o alumini de superfície Q235, quantitat d'oxidació anòdica superficial i després col·locant placa d'acer inoxidable daurada.

Sistema de control

*La màquina està controlada per un ordinador de control industrial i un PLC com a nucli de control, i el capçal està controlat pel mòdul de control de temperatura per garantir el millor efecte-temporal del producte.

* L'equip està equipat amb màquines de procés amunt i avall i una interfície de comunicació (interfície Ethernet) amb el monitor central per facilitar el control remot i la comprovació de l'estat de la màquina i la configuració dels paràmetres.

* La màquina està equipada amb una unitat de control industrial per llegir les dades del codi de la pistola d'escaneig i les dades de pesatge abans i després d'omplir, per determinar si el volum d'ompliment és NG o bé, i per desar les dades a l'ordinador.

*Les dades es carreguen al sistema MES segons els requisits de la interfície MES.

*Les dades s'emmagatzemen localment i s'exporten automàticament al directori especificat segons el temps de cicle establert, i les dades s'emmagatzemen en una carpeta en dies (les dades són les mateixes que les dades MES carregades, formant una còpia de seguretat local).

*Si la càrrega falla a causa d'una interrupció de la xarxa MES o per altres motius, el programari emmagatzemarà el fitxer de càrrega fallida al disc. Quan la interfície torni a la normalitat, la càrrega es farà automàticament.

*Les dades emmagatzemades localment s'exportaran automàticament al directori especificat segons el temps de cicle establert i les dades s'emmagatzemaran a la carpeta en dies, reservant-se per a una posterior expansió de la interfície MES. S'està esperant que la part A proporcioni els detalls de la connexió MES. Actualitzeu el programari d'adquisició de dades de l'ordinador superior.

Marc fix de tota la màquina

* Adopció de soldadura quadrada per fer que tota la màquina sigui estable durant el funcionament.

*La disposició, el funcionament i el manteniment de l'equip s'ajusten a l'ergonomia, i es reserva un espai suficient perquè el personal pugui operar i mantenir la màquina.

*S'utilitza plexiglàs transparent per a la finestra d'observació de la caputxa.

* Distribució raonable del peu, la distribució general a les quatre cantonades de l'equip, el reforç local s'ha de disposar de manera raonable.

* Armari elèctric al voltant de la configuració d'un ventilador de refrigeració suficient, tota la font d'alimentació del ventilador de l'equip ha de ser independent, il·luminació de l'armari elèctric, interruptor d'aire independent del circuit d'il·luminació.

* L'equip dins del cable d'alineació per a l'equip de canal de filferro a l'anell de segellat dins del territori del material superior i inferior està equipat amb un contenidor de transició. A la sortida d'aire d'assecat / forat d'escapament de diàmetre exterior de 70.

Els principals components i funcions de l'equip:

Configuració general d'equips i estàndards

1. L'equip està equipat amb una màquina de procés superior i inferior i una interfície de comunicació (interfície Ethernet) amb el monitor central per facilitar el control remot i la comprovació de l'estat i la configuració dels paràmetres de la màquina; mitjançant l'aritmètica automàtica del sistema, el procés d'ompliment de líquid de la bateria es pot jutjar automàticament i les dades es desaran a l'ordinador alhora;

2. El color de l'equip és l'estàndard internacional gris càlid 1C.

3. Tot l'equip està instal·lat amb reixa de llum de seguretat;

4. Els interruptors de botó d'aturada d'emergència estan instal·lats a la part davantera i posterior de l'equip;

5. Totes les parts del disseny d'acord amb el principi de funcionament de la màquina-home, aspecte net i generós;

6. Equips circuits, línies de gas cap a una unificada i ordenada

7. lluny de la paret de la màquina 100 mm de mesura, soroll de l'equip Menys o igual a 80 db;

8. Caixa elèctrica, les línies de cable han de tenir mesures de protecció contra la corrosió d'-electròlits; El tub d'ompliment ha d'utilitzar un tub TFL blanc, altres tubs d'aire amb tubs de gas PE blanc resistent a la corrosió-; cilindre amb connector de vàlvula-d'ajust ràpid d'acer inoxidable; parts mòbils del cable necessàries per utilitzar una marca-coneguda de filferro adequat per al moviment alternatiu;

9. Totes les línies, canonades i línies aèries han d'estar clarament etiquetades;

10. L'equip compleix les normes de seguretat nacionals per a equips electromecànics i els estàndards i requisits de seguretat del codi de seguretat de la nova companyia energètica;

11. S'adjunta aleatòriament a les instruccions d'operació xineses i al manual de manteniment de l'equip;

12. El venedor proporciona al comprador una llista de peces i dibuixos de les varietats de substitució pertinents;

13. Proporcioneu una llista de peces de desgast, incloent nom, nombre de màquines, especificacions o dibuixos, marca i altra informació;
