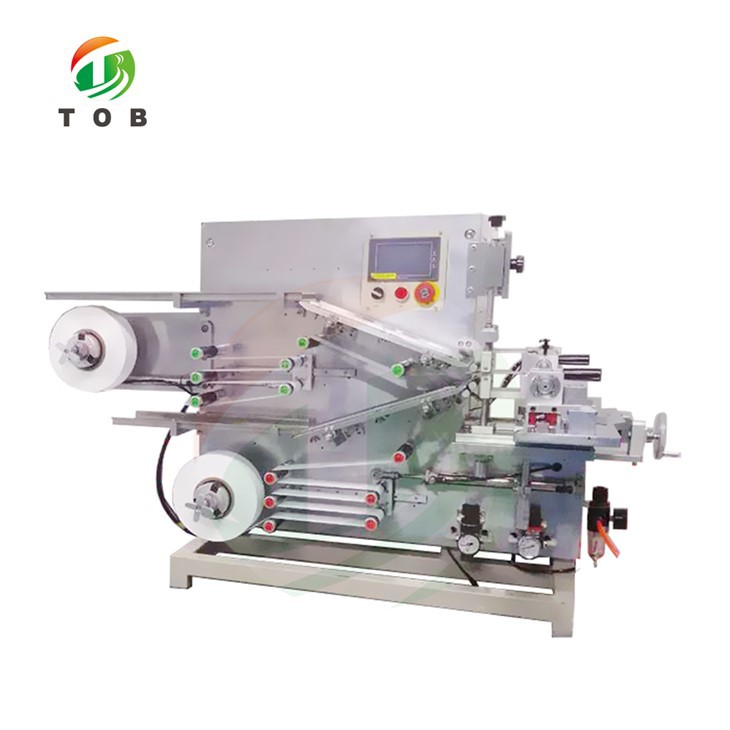

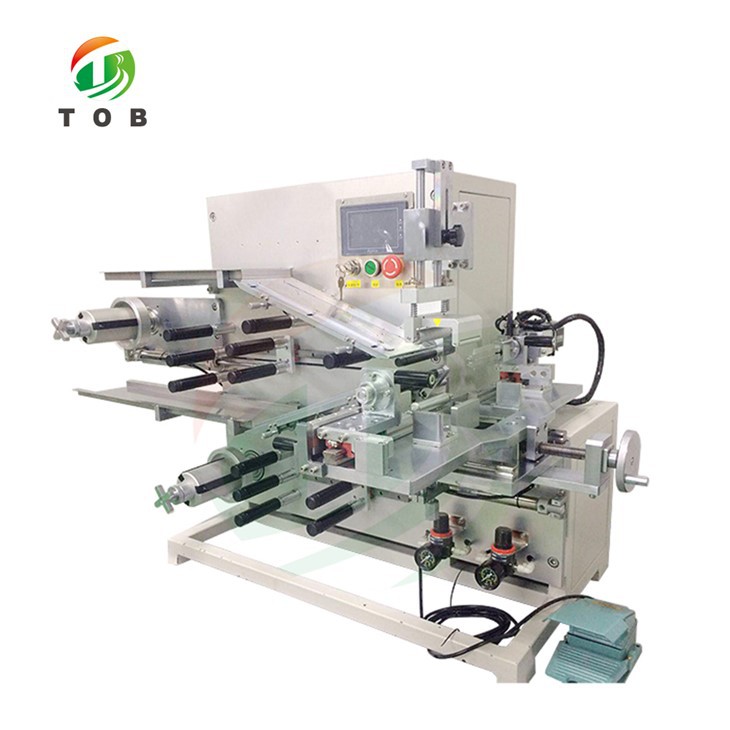

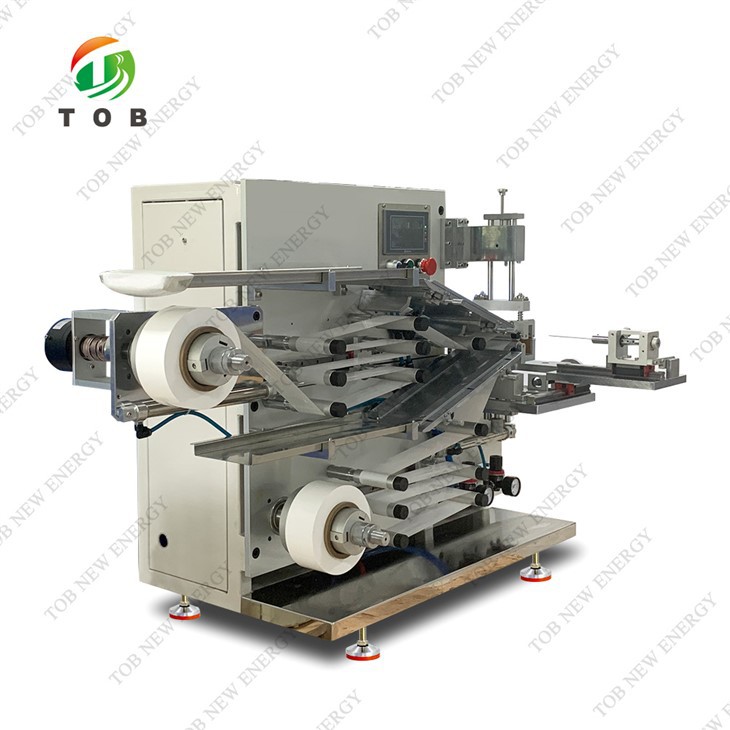

Màquina de bobinatge per a bateria de liti



Màquina de bobinatge semiautomàtica per a bateria cilíndrica i cèl·lula de bossa







Descripció del producte

Aquesta màquina de bobina semiautomàtica és adequada per a l'enrotllament de bateries d'ions de liti cilíndric o quadrat, canviant el component de l'agulla de bobinatge, es pot adaptar a l'enrotllament de bateries cilíndriques o quadrades, inclosa la làmina d'elèctrode d'alimentació artificial, extracció automàtica d'agulles i bobinat automàtic, després adhesiu artificial i descàrrega.

Característiques

Apte per a elèctrode oliós, elèctrode aquós i diversos separadors

L'amplada de l'alimentació (placa guia) es pot ajustar, ajustable per un sol costat

L'eix de bobinatge adopta un motor pas a pas, manté la velocitat de bobinatge constant.

La tensió de l'elèctrode i la tensió del separador en el procés de bobinat són relativament constants. La consistència de la tensió del nucli de la bobina i la consistència posicional de l'elèctrode i el separador són bones; es millora la capacitat del nucli de la bateria i la uniformitat de la resistència interna.

El diafragma és continu, redueix el contacte artificial durant el procés de bobinat, redueix el curtcircuit intern i l'autodescàrrega de la cèl·lula.

L'equip és estable i eficient;

Disseny humanitzat, funcionament senzill.

Requisits de materials

Materials	Llargada (mm)	Amplada (mm)		Gruix (μm)		Diàmetre exterior màxim (mm)	Diàmetre intern （mm）
	Gamma de mides	Gamma de mides	Tolerància	Gamma de mides	Tolerància
Elèctrode positiu	300-1600	40-60	0.2	100-200	5	/
Elèctrode negatiu	300-1600	40-60	0.2	100-200	5	/
Separador	En rotllo	40-65	0.2	16-25	/	Φ150	φ76.2
Cinta	En rotllo	10-60	0.2	20-50	/	Φ150	φ76.2

Requisits de matèries primeres

Error de flexió de la serp de l'elèctrode 0,2 mm/m

Error de bobinatge del separador0,3 mm

Error de flexió de la serp separadora0,5 mm/m

La longitud de la cinta més enllà de la vora de l'elèctrode és inferior a 1,5 mm

Pestanyes exposades de longitud inferior a 25 mm
