Màquina automàtica de formació de caixa de cèl·lules de bossa

1.Model: TOB-ACK-400
2. Dimensions generals: aproximadament L3200 * W1000 * H2000 (MM)
3. Termini de pagament: L/C, D/AD/P, T/T, targeta de crèdit, Western Union
4.Aplicació: per a la formació de caixa cel·lular de bossa
5.MOQ: 1 conjunt

Enviar la consulta

Xateja ara

Introducció al producte

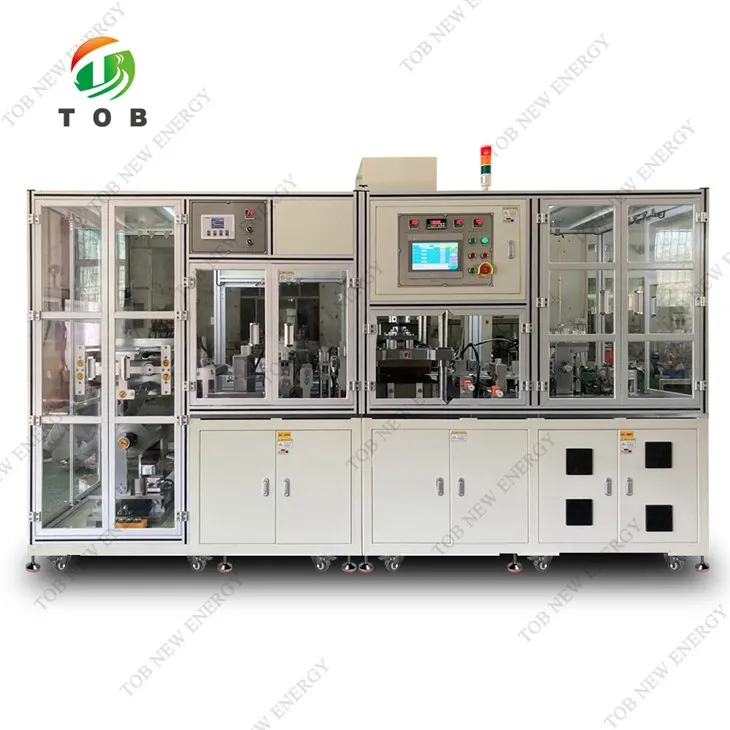

L350mm * W200mm Màquina de formació automàtica de caixa de cel·les de bossa

Vídeo del producte

Especificació

Introducció de l'equip

L'equip completa principalment les funcions d'alimentació manual del rotllo de pel·lícula laminat d'alumini, correcció automàtica, eliminació de pols amb raspall, eliminació estàtica, preescalfament abans de punxonar, punxonar, tall de rodatge per les dues cares, tall superior, recollida separada de residus i productes acabats, etc. .

Flux de treball dels equips

Alimentació manual → Plataforma de connexió → Control de tensió → Eliminació de pols → Eliminació estàtica → Punxonat → Tall de rodatge → Estirada servo → Mecanisme de tall transversal → Recollida de producte acabat

Estructura global

Dimensions generals: aproximadament L3200 * W1000 * H2000 (MM), la coberta superior es pot treure i l'alçada després de l'eliminació és de 1920 mm.

Article	Especificació
Model	TOB-ACK-400
Mode de perforació	Un motlle perforant una cèl·lula de bossa
Mode d'alimentació	Alimentació en rotllo, correcció automàtica, desenrotllament del motor, control de tensió.
Mida del film laminat d'alumini	Amplada Menor o igual a 350 mm, diàmetre interior: 3 polzades, diàmetre exterior <450 mm
Control de tensió	El control de tensió de pel·lícula laminat d'alumini és una vàlvula proporcional elèctrica més un cilindre de baixa fricció més un potenciòmetre combinat amb un servomotor per controlar la tensió.
Mode de descàrrega	Descàrrega per canal (els materials de rebuig es recullen per separat), extret manualment de la caixa de material.
Precisió de la profunditat de perforació	± {{0}},1 mm (quatre cantonades), la pantalla tàctil pot establir la precisió a 0,01 mm
Precisió general de la dimensió perforada	±0,15 mm (mida del motlle i garantia d'espai lliure)
Mida màxima de la pel·lícula laminat d'alumini	L350mm * W200mm
Ajust de la profunditat de perforació	Afegiu juntes al motlle (El servo ajusta la profunditat de la perforació del motlle)
Interval de pressió de punxó	3T
Model de punxonat	Servo punxonat
Vida del motlle	1 milió de vegades
Aspecte de la caixa perforada	Les cantonades són llises sense arrugues ni forats, i la superfície és llisa sense forats convexes còncaves, rascades, esquerdes, etc.
Mode de transport	Servotransport (configurat a la pantalla tàctil)
Transport precís	±0,1 mm
Mode transversal / mode d'ajust de posició	Ajust de tall / servo (establert a la pantalla tàctil)
Tall precís	±0,2 mm
Vida útil del tallador (acer de tungstè).	1 milió de vegades (reparable)
Temps de substitució del motlle	1-2h
Capacitat de producció	Superior o igual a 10 ppm (un motlle perforant una cel·la de la bossa)
