Guant inert

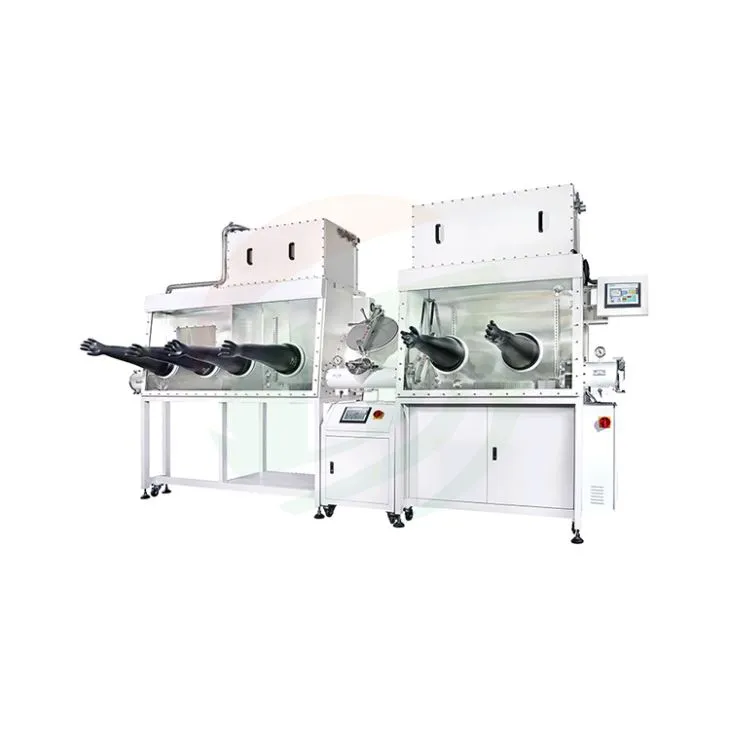

Guantera de tres estacions amb connexió de cabina transitiva en forma de T



Tres estacions, l'estació doble esquerra 1800 a través del magatzem en forma de T connectada a la dreta 1200 simplex, operació única, els costats esquerre i dret s'integren respectivament amb unitat de purificació d'una sola columna d'armari independent, control PLC i operació de pantalla tàctil. Bomba de buit , suport, una caixa tancada amb superfície d'operació inclinada i finestra frontal de vidre de seguretat desmuntable. Amb dos ultra nets, situats a la part superior dels costats esquerre i dret de la guantera. En condicions estàndard, és a dir, temperatura constant de 20 graus, un estàndard pressió atmosfèrica, font d'aire inert del 99,999%, índex d'aigua i oxigen inferior a 1 PPM

Paràmetres principals: Índex d'oxigen de l'aigua: menys d'1 PPM;

1.Funció.

1. Bucle tancat

El gas inert de la guantera està tancat amb el ventilador de circulació i el purificador per eliminar l'aigua i l'oxigen contínuament

2. Regeneració automàtica controlada

Els materials deshidratants i desoxigenants es poden regenerar i el procés de regeneració està controlat pel programa

3. Neteja automàtica

La substitució de l'atmosfera a la guantera es realitza mitjançant una vàlvula de neteja controlada automàticament

4. Control de pressió de caixa

La pressió a la guantera es controla automàticament pel PLC i es pot configurar lliurement, més enllà de la protecció automàtica del sistema +/{1}}mbar

5. Control automàtic de la bomba de buit

La bomba de buit s'ha d'obrir automàticament quan es necessita el sistema

2.Configuració bàsica

R. Hi ha 2 304 caixes d'acer inoxidable amb una longitud de 1800 mm i 1220 mm respectivament, que estan connectades per contenidors en forma de T al mig. Són resistents a l'àcid i tenen un gruix de 3 mm.

B. Un gran dipòsit de transició en forma de T d'acer inoxidable, 360 mm de diàmetre, 600 mm de llarg, tres portes, situat al mig dels dos trams.

C. Una petita cabina de transició en forma de T d'acer inoxidable, de 150 mm de diàmetre, 800 mm de llargada, uns 100 mm a la part de l'extensió, tres portes, situada al mig dels dos trams de la caixa.

D. Dues petites beines de transició d'acer inoxidable, de 150 mm de diàmetre i 300 mm de llarg, es troben als costats esquerre i dret de la guantera.

E. 1 finestra frontal amb 4 ports de guant i 1 finestra frontal amb 2 ports de guant.

F. 3 parells de guants de goma butílica.

G. 2 sistemes d'il·luminació.

H. 2 cables d'alimentació a la caixa.

I. 12 interfícies d'espera KF40

J. Dos ventiladors circulants d'alt rendiment de 90m3/h.

K. 2 jocs de bombes de buit, RV8.

L. 2 jocs d'analitzadors d'aigua.

M. Dos analitzadors d'oxigen.

N. 2 jocs d'adsorbents de dissolvents orgànics.

O.2 conjunts d'augment de la unitat d'adsorció de dissolvents orgànics.

P. Rocío stents

P. Interruptor de peu

3.Font de components clau

Nom de l'ítem	Marca
Bomba de buit	EDWARDS (Regne Unit)
Ventilador de circulació	DARGANG (Taiwan)
Analitzador d'aigua	VTI (EUA)
Analitzador d'oxigen	VTI (EUA)
Transductor de pressió	HALSTRUP (Alemanya)
Materials de purificació	BASF, UOP (Alemanya) (EUA)
Guants de butil	Ansell (EUA)
Vàlvula electromagnètica	BURKET (Alemanya)
Junta de canonada	LEGRIS (francès)
Sistema de control PLC i pantalla tàctil	SIEMENS (Alemanya)
Manòmetre	WIKA (Alemanya)
Seient d'integració	(personalitzat)



4.Indicadors tècnics

（1）Cos de la guantera

Dues caixes, cada caixa Material: acer inoxidable 304, gruix 3 mm

Superfície interior: acer inoxidable

Exterior: pintat, blanc

Dimensions internes: longitud: 1800 mm i 1220 mm; Profunditat: 750 mm; Alçada: 900 mm

Finestra frontal: finestra inclinada, vidre de seguretat temperat transparent, gruix de 8 mm, pel·lícula protectora.

Boca dels guants: el material és d'alumini, segell d'anell O

Guants: cautxú butílic, gruix superior a 0,4 mm, diàmetre 8 ", longitud 32"

Filtre: 0,3 micres, 1 entrada de gas i 1 sortida de gas

Prestatge: material d'acer inoxidable, alçada regulable

Il·luminació de caixa: llums LED, instal·lades davant de cada finestra superior

Interfícies: 8 interfícies de recanvi, DN 40 KF;

(2) Tanc de transició T

Dipòsit de transició Mida: diàmetre 360 ​​mm, longitud 600 mm

Material: acer inoxidable 304

Superfície: la superfície interior està polida i la superfície exterior pintada (blanca).

Situat entre dues guanters

Adjunt

Safata corredissa: acer inoxidable 304

Porta de l'escotilla: tres portes, material d'alúmina anoditzada, 10 mm de gruix, funcionament vertical, amb mecanisme d'elevació

Manòmetre: pantalla analògica

Funcionament automàtic de la pantalla tàctil de la vàlvula solenoide de control

(3) Tanc de transició petit en forma de T

La mida del diàmetre és de 150 mm, la longitud és de 800 mm i la longitud de la caixa d'entrada és de 100 mm

Material: acer inoxidable 304

Superfície: la superfície interior està raspallada, la superfície exterior està pintada (blanca)

Porta de l'escotilla: porta de tres portes amb botó de pressió de placa lliscant mòbil

Manòmetre: pantalla analògica

(4) Tanc de transició petit

El diàmetre de la mida és de 150 mm, la longitud és de 300 mm i la longitud de la peça que entra a la caixa és de 100 mm

Material: acer inoxidable 304

Superfície: la superfície interior està raspallada, la superfície exterior està pintada (blanca)

Porta de l'escotilla: porta doble Porta oberta amb placa corredissa mòbil

Manòmetre: pantalla analògica

Control

Funcionament manual de la vàlvula manual

(5) Sistema de circulació de purificació de gas

Dos conjunts d'armaris de purificació independents, cadascun conté:

Columna de purificació

Funció: hermètic, eliminar l'aigua i l'oxigen

Material del contenidor: acer inoxidable 304

Material de purificació: catalitzador de coure: 5 kg; Tamís molecular: 5 kg

Capacitat de purificació: eliminació d'oxigen: 60L; A més de l'aigua: 2 kg,

Índex d'oxigen de l'aigua: menys d'1 ppm

Sistema circulatori

Gas de treball: nitrogen, argó, heli

Capacitat de circulació: la integració del ventilador integrat és de 90m3/h

Regeneració

Funcionament: PLC control automàtic del procés de regeneració

Gas regenerat: gas de treball barrejat amb hidrogen (hidrogen 5-10%)

Bomba de buit

Especificació: 8m3 /h, bomba de paletes, filtre de boira d'oli, control de vibració de l'aire

Vàlvula

Vàlvula principal: DN 40 KF, vàlvula angular electropneumàtica

Vàlvula de control: electrovàlvula integrada

(6) Sistema de control:

Dos conjunts de sistemes de control, cadascun conté:

Funcions: incloent l'autodiagnòstic, les funcions d'arrencada automàtica d'apagada, amb control de pressió i funcions adaptatives; Control automàtic, control de bucle, protecció de contrasenya; El control de la unitat adopta una pantalla tàctil Siemens PLC.

Control de pressió: la pressió de la cambra de control i la cambra de transició es poden ajustar lliurement dins de la pressió de treball +/ -10mbar, més enllà de +/ -12mbar la protecció automàtica del sistema;

Pedal: pressió de la caixa de control, augment de pressió fàcil d'operar i caiguda de pressió

(7) Sistema de visualització: utilitzant la pantalla tàctil Siemens PLC smart 700, mostra l'estat de funcionament, la pressió de la caixa, els registres del sistema, etc

(8) Control del sistema de buit

Bomba de buit UK EDWARDS, es pot iniciar manualment o mitjançant PLC, cabal 8m3 / h, pot aspirar la cabina de transició i mantenir l'equilibri de pressió del cos de la caixa, grau de buit límit de la bomba de buit Menor o igual a 2x10-1pa

(9) Analitzador d'oxigen

Interval de mesura: 0 ~ 1000 ppm

El sensor ZrO2 evita el problema que la pila de combustible té una vida curta i no es pot exposar a l'aire.

(10) Analitzador d'aigua

Interval de mesura: 0 ~ 500 ppm d'estructura d'elèctrode de platí (estructura P2O5, es pot netejar simplement Arribar al nivell de fàbrica) El rang d'aplicació és ampli, especialment per a la fabricació elèctrica de liti i metall orgànic i altres usuaris, es pot restaurar a l'estat inicial mitjançant el programa de regeneració de neteja, per evitar el problema de la contaminació i la ferralla puntuals.

(11) Adsorbent de dissolvent orgànic

Dins de l'armari, mida: 136 mm de diàmetre, 256 mm d'alçada, ple de carbó actiu de 2 kg, pot canviar ràpidament el material i no destruir l'atmosfera d'alta puresa.

(12) Augmenteu el dispositiu d'adsorció de dissolvents orgànics

Situat en un armari de purificació independent

Mida: diàmetre 237 mm, alçada 407 mm, gruix 0,3 mm

Material: acer inoxidable 304

Omple de carbó activat d'alt rendiment de 9 kg. Connectat amb la canonada de circulació principal, el gas circulant pot fluir primer a través del dispositiu de divisió de dissolvent orgànic per absorbir el dissolvent orgànic del gas. Control manual de la vàlvula de bola, pot seguir ràpidament el material d'adsorció, no destrueix l'atmosfera de circulació.

5.Criteris d'acceptació

En condicions estàndard, és a dir, temperatura constant de 200C, una pressió atmosfèrica estàndard, font de gas inert del 99,999% i funcionament del dipòsit buit, l'índex d'aigua i oxigen és inferior a 1 PPM.
