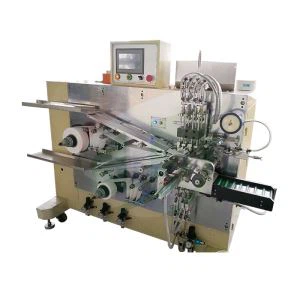

Màquina de bobinatge semiautomàtic de cèl·lules cilíndriques



Màquina de bobinatge semiautomàtic de cèl·lules cilíndriques









La bobinadora de bateries s'utilitza principalment per a l'enrotllament de precisió de les cèl·lules de la cèl·lula cilíndrica.

El procés de treball és el següent: guieu manualment els elèctrodes del càtode i de l'ànode a la part de la bobina, i l'apilament separat amb el separador, i l'enrotllament es realitzarà segons els requisits del procés, connectant automàticament la cinta de terminació i la cèl·lula. alimentarà automàticament.



Funció i característiques

1. Adopte l'estructura d'agulla contrabobinada d'una sola agulla.

2. Elèctrode d'entrada manual, bobinatge automàtic, agulla de canvi automàtic, cinta d'acabament de cinta automàtica i descàrrega automàtica;

3. La cinta adhesiva adopta la pasta horitzontal (la cinta és perpendicular a la pestanya), l'adhesiu és pla i la posició de l'adhesiu es pot controlar amb precisió sense estrènyer la cel·la; l'adhesiu és estable i fiable;

4. la velocitat de l'agulla de bobinatge era ajustable;

5. Dos rotlles de separador actius per desenrotllar, la tecnologia de control de l'interruptor de tensió pot ajustar la tensió automàticament durant l'enrotllament.

6. Disposa d'un dispositiu d'eliminació de pols;

7. Extrem del paquet exterior del separador.

8. La cèl·lula després de l'enrotllament sense danys, l'estirament del nucli i el fenomen de dislocació de l'elèctrode;

9. Fàcil d'operar, ajustar i substituir;



Tècnica estàndard

Model	TOB-SJR-18650 (21700)
Voltatge	220 V CA, 1,5 KVA, 50 Hz
Aire comprimit	0.4-0.6MPa
Capacitat productiva	8 unitats/min
Pes	Uns 500 kg
Mida	1450 mm * 1100 mm * 1150 mm (no inclou la longitud estirada de l'elèctrode.)
Especificació de l'agulla de bobina	Φ1.8mm-Φ6mm (amb un conjunt gratuït, personalitzat)
Diàmetre exterior aplicable de la cèl·lula	Φ15mm-Φ35mm
Capacitat de l'equip	5 ~ 10 pcs/min (segons la longitud/amplada de l'elèctrode)
Precisió de bobinatge	quan es garanteix que l'elèctrode compleix les condicions següents: L'error d'amplada és inferior a ±0,2 mm; L'error de flexió de "S" és inferior a ± 1 mm/500 mm; L'error de la forma de la torre del separador és inferior a ±0,2 mm;
La precisió de la bobina es pot satisfer	L'error d'alineació del separador és inferior a ±0,5 mm; L'error d'alineació de l'elèctrode és inferior a ±0,5 mm; Pot adonar-se que l'elèctrode negatiu embolcalla l'elèctrode del càtode, el separador embolcalla l'elèctrode negatiu i l'alineació de la secció del producte acabat és de ± 0,5 mm
Tarifa qualificada	Superior o igual al 98 per cent (excloent els factors de l'equip)
Garantia	Garantia limitada d'un any amb suport de per vida



Especificacions del material (unitat: mm)

Material	Llargada	Amplada	Gruix	Diàmetre intern	Diàmetre exterior
Elèctrode catòdic	150~1000	28-73	0.1-0.2
Elèctrode ànode	150~1000	28-73	0.1-0.2
Separador	Material de rotlle	30-75	0.012-0.045	76.2	250
Cinta de terminació	Material de rotlle	8-60	0.01-0.035	76.2	150
