Comprovador de càrrega de la bateria

Provador de càrrega i descàrrega de la bateria de 5V10A amb 192 canals

1. Màquina Descriure

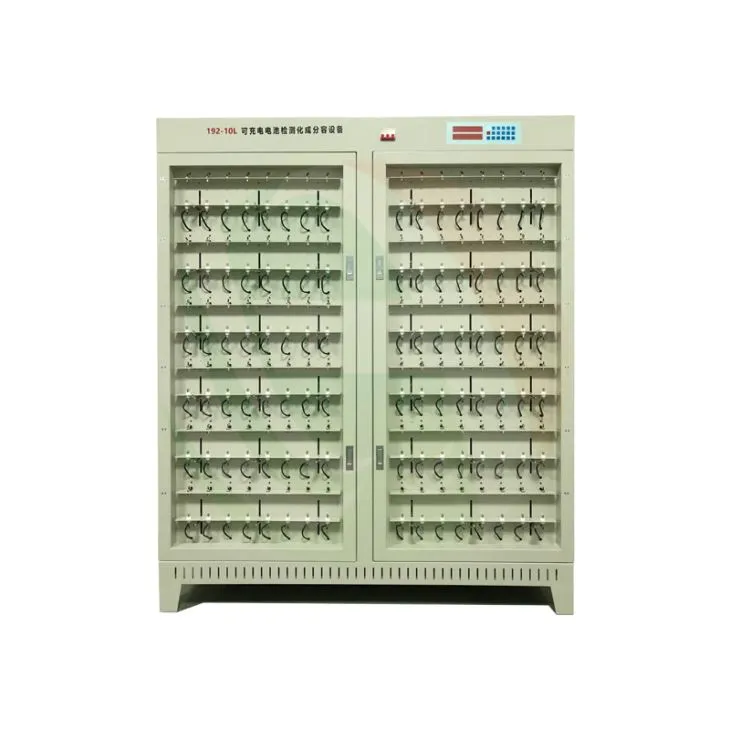

TOB-192-10L El dispositiu està format principalment per una interfície de comunicació i un armari de detecció de bateries. El gabinet de proves de bateries es compon d'una pinça de bateria i un cos de placa per col·locar l'aparell, una font de tensió constant de corrent constant, un circuit de control de registre, un circuit de mostreig, un microordinador d'un sol xip i un panell de control.

2. Característica principal

1. Cada equip pot fer corrent constant, càrrega de tensió constant i descàrrega de corrent constant per a 192 peces de cèl·lula que es troben dins del rang de tensió.

2. Font d'alimentació de tensió constant de corrent constant, canvi de corrent constant a tensió constant sense impacte, especialment adequat per als requisits de càrrega de bateries d'ions de liti

3. El dispositiu adopta un ordinador AVR d'un sol xip com a centre de control i coopera amb el circuit de mostreig perifèric, que pot ser controlat per l'ordinador superior. Quan es connecta a l'ordinador, es pot desar la corba completa de càrrega i descàrrega de tots els canals, o es pot separar de l'ordinador superior i operar pel tauler de control. Càrrega de tensió constant de corrent constant, prova de descàrrega de corrent constant, classificació per temps, etc.

4. Cada bateria té la seva pròpia font independent de corrent constant i tensió constant, i el bucle d'autoformació no s'afecta mútuament.

5. A cadascun dels accessoris de la bateria s'instal·la un LED com a indicador d'estat de funcionament i, quan s'ha completat la descàrrega, es pot utilitzar per indicar la classificació de la capacitat de la bateria.

6. Detecció en temps real de cada voltatge de la bateria, quan es carrega, la primera càrrega de corrent constant, quan la tensió de la bateria arriba al valor establert, es transferirà sense problemes a la càrrega de tensió constant, quan es compleix el temps establert o la condició de finalització actual, la càrrega finalitza . Quan es descarrega el corrent constant, quan la tensió de la bateria és inferior al valor establert, la descàrrega acaba i l'indicador de bateria corresponent s'il·lumina.

7. Amb la funció de protecció d'apagada, el flux de treball original pot continuar executant-se després de tornar l'alimentació

8. El tub d'alimentació utilitza 50N06, que és adequat per a bateries que requereixen una tensió de descàrrega més baixa, com ara una bateria de fosfat d'ions de liti.

9. L'ordinador superior pot establir 32 paràmetres de pas de treball i 256 cicles. Cada ordinador superior pot connectar d'1 a 15 conjunts de sistemes de microordinadors d'un sol xip. (suggereix menys de 10 conjunts)

10. Funcions de programari de suport

1) . Utilitzeu la interfície d'operació gràfica per mostrar dades com ara la tensió, el corrent, el temps i la capacitat de cada bateria, i mostrar l'estat de treball corresponent i les condicions anormals en diversos colors.

2) Indicació arbitrària de la capacitat de la bateria segmentada (fins a 100 segments)

3) Els punts de dades es poden registrar d'acord amb les condicions canviants de tensió, corrent i temps per formar dades completes de la corba de càrrega i descàrrega, i l'interval de temps dels punts de dades de la corba és inferior o igual a 10 segons.

4) Funció de classificació de la bateria en diverses condicions (capacitat, temps, tensió de circuit obert, plataforma de descàrrega, etc.)

5) Càlcul automàtic de la relació de càrrega de corrent constant, pèrdua de capacitat, eficiència de descàrrega, tensió mitjana, tensió mitjana, etc.

6) Configuració de permisos de l'operador, funcionament jeràrquic

7) Pot mostrar la corba de càrrega i descàrrega, diagrama de cicle

3. Paràmetre tècnic
